在市政橋梁項目上，橋梁的構件太多，且很難定位，特別當橋梁路線是曲線時，用revit很難完成模型的建立，當設計路線為直線時，用revit能夠建立模型，但過程繁瑣，今天教大家用dynamo程序結合revit快速建立橋梁下部結構部分----在道路設計線上放置橋梁下部結構。

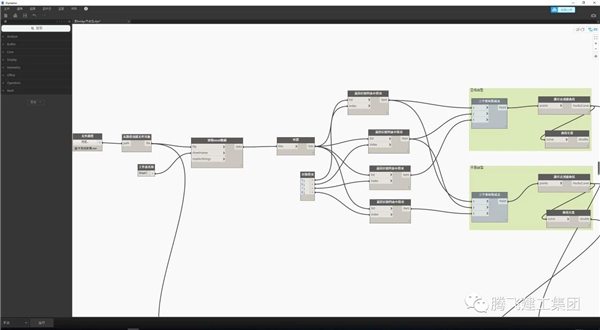

使用dynamo放置道路設計線的方法上周介紹過，這里不做介紹，但在這里我們需要加一條平面曲線去給下部結構定位，方法同空間線性一樣，放置程序如圖1：
圖1
這里具體介紹下部結構的放置：

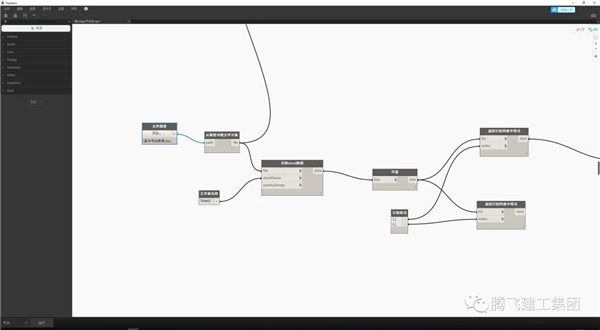

數據處理的節點和連接前面都介紹過，這里不重新介紹，具體節點與連接如圖2：
圖2

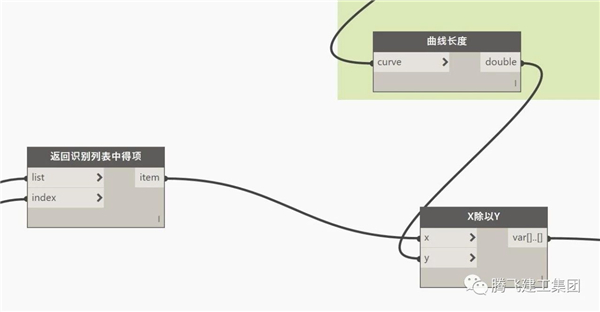

數據處理好后，我們需要對下部結構蓋梁進行定位，蓋梁的位置數據已經導入程序，這里我們還需要創建一個“X除以Y”節點去控制點在曲線上的相對位置，該節點的輸入內容有：X Y ，輸出端為他們的比值，這里的Y為曲線的長度，將曲線長度Y看作單位“1”，用點的位置參數X去除以它，獲取參數X在曲線Y上的相對位置，如圖3所示：
圖3

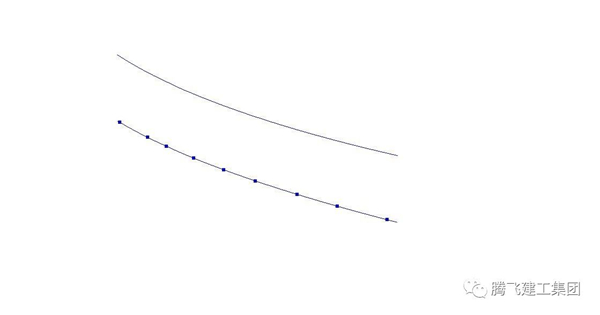

點的相對位置找出來后，我們需要建立節點“獲取區間參數處在曲線上的點”，在平面線型上放置點,如圖4所示：
圖4

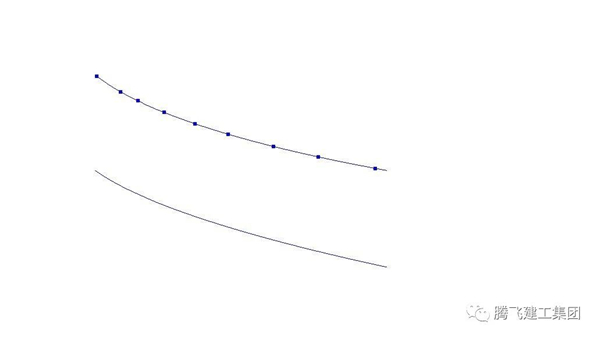

族文件的識取點應該在空間線型上，這里我們需要去移動點，把點從平面線型移到空間線型上，首先我們要建立“由三個坐標形成一個向量”節點，該節點的輸入內容有X、Y、Z三個值，這里我們向空間線型移動，只需要改變Z向量，移動點后如圖5所示：
圖5

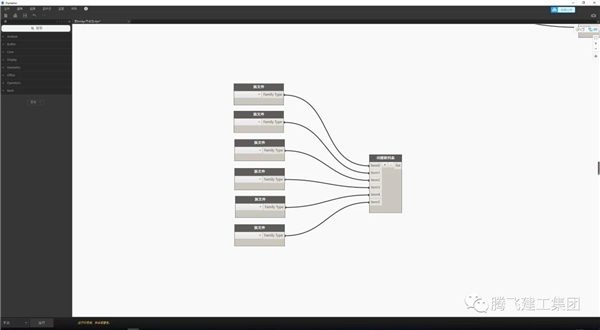

在空間線型上布置好點的位置后，接下來我們要將族文件放置到點位置，這里我們要創建“族文件”節點，這里舉例放置6個蓋梁下部結構，需要創建6個“族文件”節點，然后我們還需要建立“創建新列表”節點去創建一個新列表，將我們的族文件從1號蓋梁到6號蓋梁一一對應按列表順序連接，按列表順序放置族文件，防止蓋梁位置放錯（如1號蓋梁放到6號蓋梁處了），具體節點和連接方式如圖6所示：
圖6
位置順序確定好后，我們再建立“通過點放置族文件”節點，與“創建新列表”節點和“移動點”節點連接，放置出蓋梁，如圖7所示：

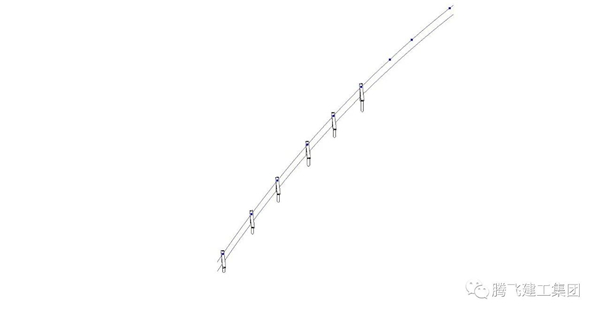

圖7
這里我們能看出來族文件在對應位置放置出來了，但是角度不對，這里我們需要先創建節點“創建法平面”，放置在放置點處曲線的切線的法平面，在創建“返回平面的法線方向”節點，再創建“獲取X軸向量”去確定兩個向量之間的角度，然后創建“返回兩向量之間的角度”去獲取角度，最后創建“設置繞Z軸旋轉的角度”節點去連接這個角度去對蓋梁進行旋轉，如圖8所示：
圖8

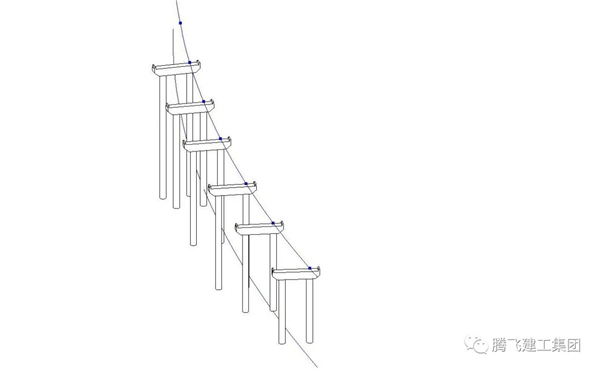

經過角度旋轉過后就得到了沿道路設計線放置的橋梁下部結構。
